Chính Xác Hơn Với Thước Đo Sâu Cơ Đồng Hồ Mitutoyo Series 527

Chào cả nhà!

Em nó đang chuẩn bị giới thiệu cho cả nhà thêm một dòng thước đo sâu cơ được đánh giá là có độ chính xác cao đối với dòng thước đo sâu cơ đó là Thước Đo Sâu Cơ Đồng Hồ Mitutoyo Series 527.

Thước Đo Sâu Đồng Hồ Mitutoyo 527-301-50

1. Tính Năng Chung :

Thước đo sâu đồng hồ Mitutoyo series 527 là dòng thước được làm bằng kim loại, số đo trên mặt đồng hồ được thiết kế phóng to giúp cho người sử dụng dễ đọc được kết quả.

2. Đặc Điểm Kỹ Thuật :

Bảng chi tiết về đặc điểm kỹ thuật của thước đo sâu đồng hồ Mitutoyo Series 527

Với 6 model thước đo sâu đồng hồ Mitutoyo như trên thì ta thấy đa dạng độ dài và đơn vị đo cho người sử dụng.

v  Cần chú ý nhất trong dòng đo sâu 527 – chính xác cao :

·         Là các sai số từ ± 0.05mm đến ±0.08mm ( Sai số tăng theo độ dài thước đo ).

·         Dòng do hệ Inch có sai số thấp hơn chỉ từ ±0.001 đến ±0.015.

1.Sơ đồ kích thước của thước đo sâu đồng hồ Mitutoyo Series 527:

Chúc Bạn Thành Công!

Read More

Các Tính Năng Đặc Biệt Cho Thước Đo Sâu Đầu Móc Mitutoyo Series 527

Chúc cả nhà Halloween vui vẻ và hạnh phúc bên người thâ và gia đình. Hôm nay mình sẽ giới thiệu với mọi người về các tính năng đặc biệt cho dòng thước đo sâu đầu móc Mitutoyo series 527.

Thước Đo Sâu Cơ Đầu Móc Mitutoyo Model 527-412

Các Tính Chung Của Thước :

• Đối với dòng thước đo sâu đầu móc Mitutoyo cơ thì:

Cuối thước đo có đầu đo hình móc để cho phép đo độ sâu và độ dày đo của một phần trong một lỗ của vật thể cần đo.

Đầu móc của thước đo sâu Mitutoyo

Để giúp mọi người hiểu rõ hơn như thế nào gọi là đo độ sâu và độ dày đo của một phần trong một lỗ của vật thể cần đo thì mọi người nên xem qua bản vẽ bên dưới đây:

L1 : Reading on depth vernier : Cho kết quả đo sâu vật thể toàn diện.

L2 : Reading on hook vernier : Cho kết quả đo sâu từ điểm móc của vật thể.

L3 : Reading on depth vernier -  Reading on hook vernier : kết quả = L2-L1

Dòng thước đo sâu cơ đầu móc Mitutoyo series 527 này có 3 mẫu model với những đặc điểm kỹ thuật như sau:

• Riêng dòng thước đo sâu điện tử Mitutoyo :

Thước Đo Sâu Đầu Móc Điện Tử Mitutoyo Series 571-254-10

• Mô hình đo của thước được tích hợp hệ thống làm mát và là dòng thước có chỉ số

• Cho phép đo độ sâu ổn định với độ phân chia 0.01mm.

• Hiển thị gia trị bù vào bằng cách nhấn nút OFF để cho phép đọc chính xác số đo .

• Cho phép kết nối với máy tính, các thiết bị và phầm mềm để tích hợp vào quá trình kiểm soát các hệ thống đo lường như:

1. 05CZA624: cáp SPC kết nối dữ liệu (1m).
2. 05CZA625: Cáp SPC kết nối dữ liệu (2m).

-Công cụ  đầu vào trực tiếp USB:

1.  06ADCV380A: cáp SPC cho USB-ITN-B (2m).

-Cáp kết nối cho U-WAVE-T:

1. 02AZD790A: cáp SPC kết nối dữ lệu cho U-WAVE.
2. 02AZE140A: Cáp SPC chuyển đổi.

• Tuổi thọ pin: khoảng 3 năm sử dụng bình thường.

Đặc Điểm Kỹ Thuật Thước Đo Sâu Điện Tử Đầu Móc Mitutoyo Series 527

  Resolution : độ phân giải.

  Base : kích thước chuẩn.

 *Excluding quantizing error : Ko bao gồm sai số do môi trường ( nóng hay lạnh ).

 *IP67 Coolant Proof model : mẫu thiết kế làm mát, chống thấm.

Các chứng chỉ của thước cặp đo sâu  Mitutoyo Series 527

++ Các chỉ số quan trọng khác xin tham khảo bài : Các chứng chỉ trong các sản phẩm Mitutoyo.

 Sơ đồ kích thước của thước đo sâu điện tử đầu móc Mitutoyo series 527

Chúc Bạn Thành Công!

Read More

Thú vị với dòng thước cặp điện tử Absolute "Chân Dài" Mitutoyo Series 500

Chào cả nhà !

Nghe "chân dài" có vẻ thú vị nha cả nhà ...... Nói đùa cho vui thôi chứ thật ra đây là dòng thước điện tử dài Absolute Mitutoyo Series 500 được áp dụng dòng công nghệ mã hóa tuyệt đối độc quyền Mitutoyo.

Mitutoyo series 500 được thiết kế và gia công bằng hợp kim cứng không gỉ. Có phong cách tiên tiến trong đo lường chỉ với 1 nút bấm dùng để tắt/mở màn hình. Hàm kẹp được làm bằng hợp kim cứng có thể chịu lực tốt, đây là lựa chọn tối ưu cho các bộ phận thô , đúc, đá mài …


1. Chi Tiết Về Thước :

 Thước cặp điện tử Absolute  "Chân Dài" Mitutoyo Series 500

• Thước cặp kỹ thuật số  "chân dài" Absolute Mitutoyo Series 500 có phạm vi đo từ 450mm đến 1000mm.

• Cho phép đo theo các bước ( trong phép đo so sánh ).

• Cho phép tích hợp vào quá trình kiểm soát với hệ thống đo lường và xuất ra ngoài các kết nối dữ liệu.

2. Thông Số Kỹ Thuật :

- Độ chính xác: ±0.05mm (≤600mm), ±0.07mm (≤1000mm) (không bao gồm lỗi sai số).

-  Độ phân giải:  0.01mm or .0005"/0.01mitty: 0.01mm.

-  Lặp lại: 0.01mm.

-Màn hình: LCD.

-Loại mặt phân giải : cảm ứng điện từ bộ mã hóa tuyến tính.

-Tốc độ phản ứng: Không giới hạn.

-  Pin: SR44 (1 máy), 938.882, (phụ kiện tiêu chuẩn).

-Tuổi thọ pin: Xấp xỉ. 3,5 năm sử dụng bình thường.

3. Chú Ý :

•

• ·         Đo tuyệt đối : Sau khi điện được bật, đo lường có thể được bắt đầu mà không cần thiết lập điểm gốc nếu thiết lập đã được thực hiện trước đó. Vị trí điểm đo gốc có thể được thay đổi bằng nút ORIGIN.
•

• ·         Đo gia tăng: Màn hình có thể được thiết lập để không ở bất kỳ vị trí tùy ý nào trong các phép đo so sánh.
•

• ·         Điện áp thấp cảnh báo: Nếu điện áp pin trở nên yếu, một tiếng kêu xuất hiện trong màn hình hiển thị để cảnh báo người dùng trước khi không còn có thể đo. Một cảnh báo tư vấn thay đổi pin đi trước cảnh báo này.

• Dữ liệu đầu ra: Bằng cách sử dụng cáp kết nối (tùy chọn), dữ liệu đo lường có thể đưa ra.

4. Đặc Điểm Kỹ Thuật :

5. Chỉ Số Đi Kèm Của Thước :

6. Sơ Đồ :

++ Các chỉ số quan trọng khác xin tham khảo bài : Các chứng chỉ trong các sản phẩm Mitutoyo.


Nếu bạn muốn biết thêm về model sản phẩm thước cặp điện tử "chân dài" absolute Mitutoyo Series 500 thì vui lòng truy cập vào link sau : http://thuocdosaigon.com/thuoc-cap/thuoc-cap-dien-tu

Chúc Bạn Thành Công !

Read More

Model nào của thước cặp điện tử Mitutoyo chống thấm và bụi bẩn?

Chào các bạn!

Hôm nay mình sẽ nói chi tiết hơn về dòng sản phẩm khác của thước cặp điện tử Mitutoyo series 500 được áp dụng công nghệ chống thấm và bụi bẩn.

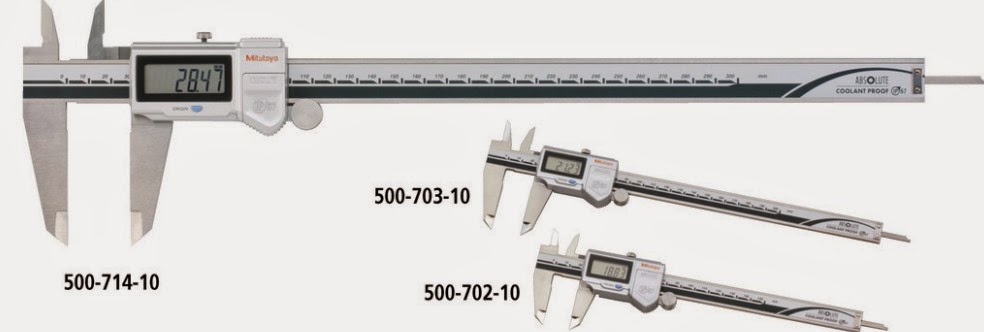

Thước cặp điện tử Mitutoyo Series 500 chống thấm và bụi bẩn

1. Chức Năng Chung:

Thước cặp điện tử Mitutoyo series 500 chống thấm và bụi bẩn có thể được sử dụng trong điều kiện tiếp xúc với trời lạnh, nước, bụi hoặc dầu. Kích thước, khối lượng và giá cả cũng tương tự như các sản phẩm thông thường. Ngoài ra, các kiểm tra trên thước đã được thực hiện 100%.

• Bề mặt thước với hàm kẹp đo được làm bằng hợp kim cứng và vòng đo sâu mới được bổ sung vào dòng sản phẩm.

• Các ký tự trên màn hình LCD của thước được hiển thị rõ ràng.

• Dễ dàng sử dụng - Phong cách thiết kế tiên tiến với chỉ 1 nút .

• Kết hợp hệ thống đo lường tuyệt đối. Không cần phải thiết lập lại.

• Chức năng tự động tắt power-on/off màn hình LCD sau 20 phút không hoạt động, nhưng các đơn vị gốc được lưu trữ. Có điện trở lại khi thanh trượt di chuyển.

• Cho phép đo các bước liên tiếp.

• Có thể tích hợp vào các máy tính , hệ thống kiểm soát quá trình thống kê và hệ thống đo lường.

• Sẵn có 1 giao diện thuận tiện cho các công cụ đầu vào chuyển đổi thông tin như tín hiệu bàn phím, phần mềm bảng tính thương mại.

• Có 1 giấy xác nhận kiểm tra chất lượng sẽ được cung cấp.

2. Thông Số Kỹ Thuật Chung:

Độ chính xác: ± 0,02 mm (≤ 200mm), ± 0.03mm (> 200mm) (không bao gồm lỗi sai số).

Độ phân giải: 0.01 mm hoặc 0,0005 "/ 0.01mm.

Số đo nhỏ nhất : 0.01mm.

Sai số : Không hơn ± 1 đơn vị .

.

Mức độ bảo vệ bụi / nước: IP67 (IEC60529) *.

Màn hình: LCD.

Loại mặt phân giải : cảm ứng điện từ bộ mã hóa tuyến tính.

Tốc độ phản ứng: Không giới hạn.

Pin: SR44 (1 máy), 938.882, (phụ kiện tiêu chuẩn).

Tuổi thọ pin: Khoảng 3 năm sử dụng bình thường.

** Mặc dù thuộc model IP67 nhưng cần giữ dụng cụ khô ráo sau khi sử dụng.

Với bề mặt thước điện tử Mitutoyo series 500 được gia công chất lượng cao để tang khả năng trượt mịn màng. Bảng so sánh sau đây cho thấy sau khi thử nghiệm cho thấy bề mặt thước bình thường có độ mài mòn 0.126 micromet, còn bề mặt thước điện tử Mitutoyo series 500 có độ mài mòn thấp hơn là 0.07 micromet.

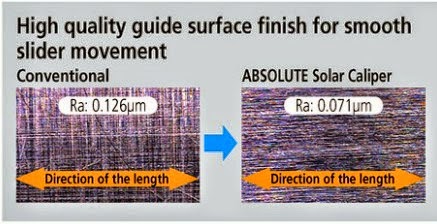

Bảng so sánh thí nghiệm bề mặt thước cặp điện tử Mitutoyo series 500 chống thấm và bụi bẩn

Không những thế thước cặp điện tử Mitutoyo series 500 sẵn sàng sử dụng ngay sau khi bật máy mà không cần cài đặt lại điểm đo gốc - giống như sử dụng thước cặp cơ.

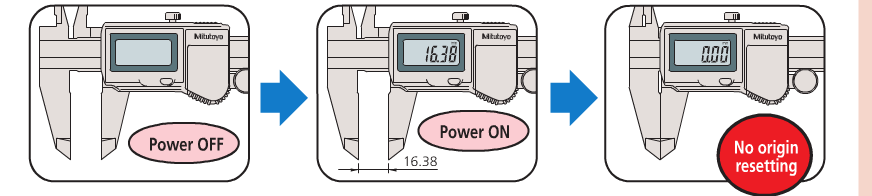

Thể hiện tính năng không cần thiết lặp lại điểm đo gốc khi sử dụng của thước cặp điện tử  Mitutoyo series 500 chống thấm và bụi bẩn

3. Chú Ý:

_Thiết lập cơ bản : thiết lập cơ bản có thể được thay đổi.

_Dữ liệu đầu ra : kết nối đầu ra dữ liệu đo lường cho phép tích hợp vào kiểm soát vào quá trình thống kê và hệ thống đo lường.

_Tự động mở/tắt : màn hình LCD sẽ tắt sau 20 phút không hoạt động, nhưng các đơn vị ABS gốc được lưu trữ. Có điện trở lại khi thanh trượt di chuyển.

_Báo động: Thông báo lỗi được hiển thị nếu trong quá trình tính toán được tìm thấy và dừng lại. Đo lường sẽ không được tiếp tục trong khi lỗi được hiển thị. Ngoài ra, nếu điện áp pin trở nên thấp, 1 tiếng "Beep" xuất hiện để cảnh báo người dùng trước khi đo là không có thể.

4. Chứng Chỉ Của Thước Cặp Điện Tử Mitutoyo Series 500 Chống Thấm Và Bụi Bẩn:

Chỉ số IP 67:

6: Hoàn toàn ngăn chặn sự xâm nhập của bụi bẩn.

7: Bảo vệ hoàn toàn khỏi sự xâm nhập của nước, Chống sự xâm nhập của nước dưới áp lực mạnh hoặc ngâm trong nước ( trong khoảng thời gian và áp lực giới hạn ) mà không ảnh hưởng đến hoạt động hay gây hư hại đến bộ máy.

++ Các chỉ số quan trọng khác xin tham khảo bài : Các chứng chỉ trong các sản phẩm Mitutoyo.

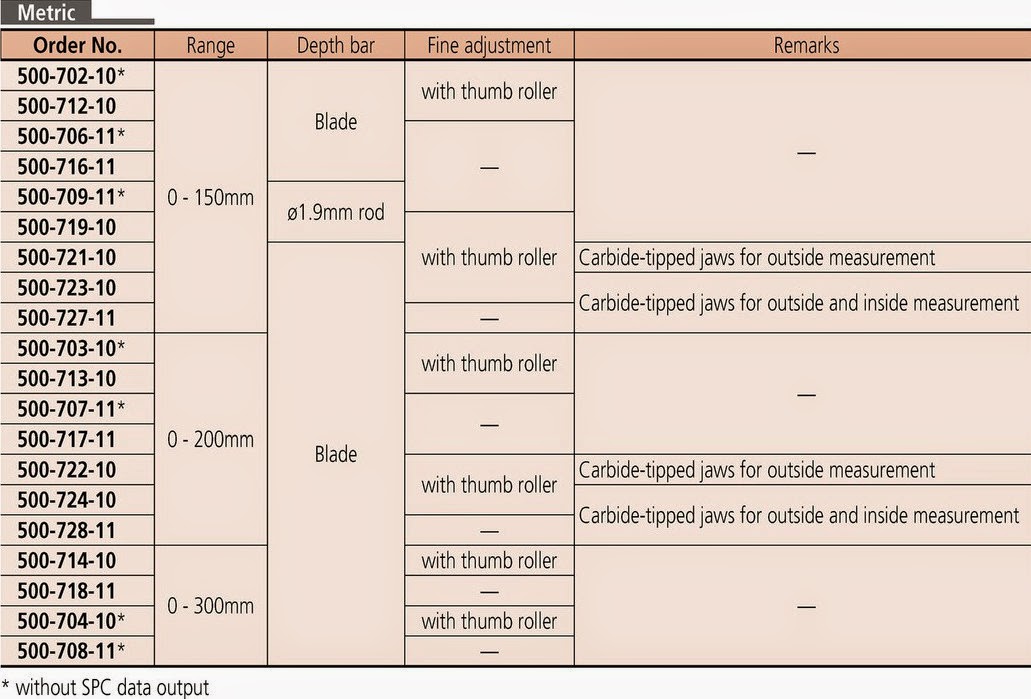

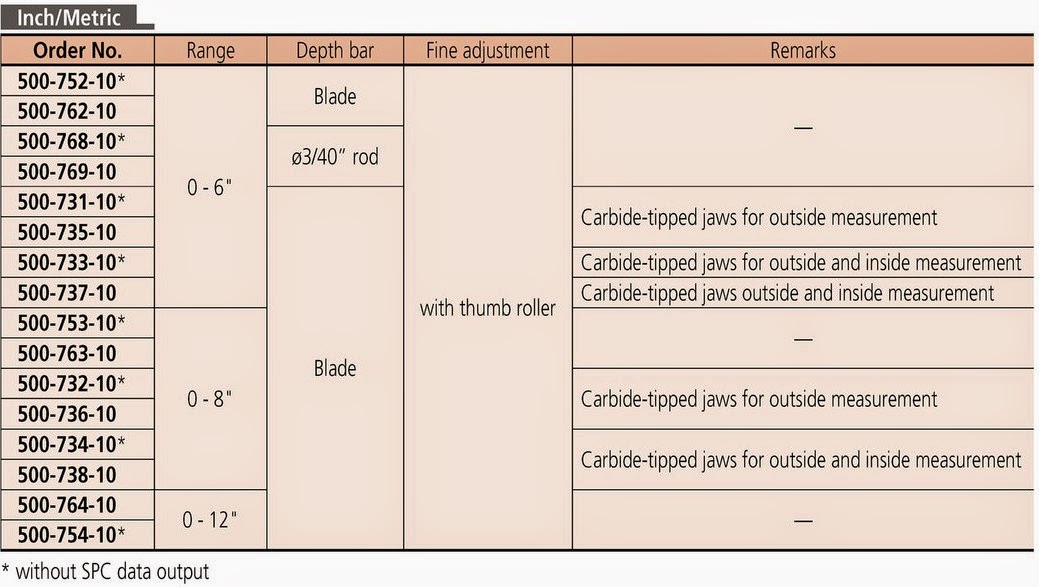

5. Bảng chi tiết vầ đặc điểm kỹ thuật :

*: Ko có cổng xuất dữ liệu.

Blade: thanh đo lá .

Rod : thanh đo tròn phi 1.9mm.

With thumb roller: điều chỉnh bằng con trượt ngón cái.

Carbide-tipped jaws for outside measurement : Cặp đo ngoài làm bằng hợp kim cứng.

Carbide-tipped jaws for outside and inside measurement : Cặp đo ngoài và trong làm bằng hợp kim cứng.

Như ta thấy trên bảng trên là các phạm vi đo, các hình dạng thanh đo và 1 số mẫu có kết hợp  điều chỉnh chính xác cao bằng nút trượt ngón cái - tương ứng với các mẫu thước ( như hình trên ).

Với thước hệ đo Mét ta cần chú ý mẫu 505-721-10, 505-722-10 có cặp đo ngoài và 505-723-10, 505-727-11, 505-724-10, 505-728-11 có cặp đo ngoài và trong.

Với thước hệ đo Mét ta cần chú ý mẫu 505-731-10, 505-735-10, 505-732-10, 505-736-10,  có cặp đo ngoài và 505-733-10, 505-737-11, 505-734-10, 505-738-11 có cặp đo ngoài và trong.

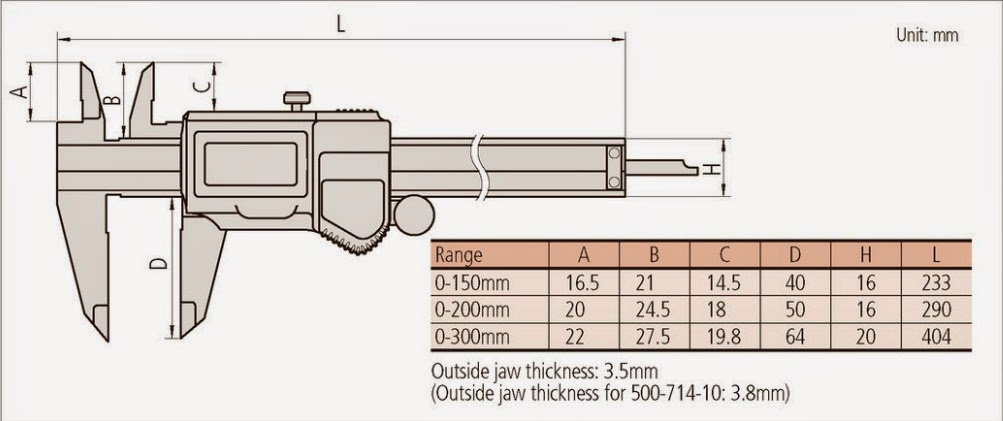

6.    Kích thước cặp điện tử Mitutoyo dòng 500 – với công nghệ chống thấm và bụi bẩn.

Nếu bạn muốn biết thêm về model sản phẩm thước cặp điện tử Mitutoyo Series 500 chống thấm và bụi bẩn thì vui lòng truy cập vào link sau: http://thuocdosaigon.com/thuoc-cap/thuoc-cap-dien-tu

Chúc Bạn Thành Công!

Read More

Sự thật về thước cặp điện tử Mitutoyo không sử dụng pin và thiết lập lại số đo gốc.



Chào cả nhà ! Chúc cả nhà đầu tuần may mắn và tràn ngập hạnh phúc.Riêng hôm nay là 20/10/2014 mình xin chúc nửa kia của thế giới càng ngày càng xinh đẹp và hạnh phúc bên gia đình và người thân.

Quay lại với chủ đề chính của bài viết hôm nay,mình muốn nói rõ hơn cho các bạn về một trong những tính năng nổi trội và đặc biệt trong dòng thước Mitutoyo series 500 được mệnh danh Siêu thước kẹp - không sử dụng pin và thiết lập lại số đo gốc.

Chức năng chung :

• Đây là loại thước được áp dụng kỹ thuật số toàn diện. Dòng thước kẹp Mitutoyo series 500 này được chỉ năng lượng mặt trời ( không có pin ) đảm bảo độ tin cậy không thấm nước theo tiêu chuẩn IP67.

           Không đủ sáng để hoạt động                       Đủ sáng để hoạt động                              Không cần thiết lập điểm gốc

• Phục hồi điểm đo cần thiết mà không gây nhiễu thước,được sử dụng một điểm gốc cho việc đo lường có thể bắt đầu bất cứ lúc nào và không có giới hạn về tốc độ hoạt động.

• Khả năng hiển thị chịu va đập đã được cải thiện khả năng để sử dụng trong điều kiện công xưởng.

• Chức năng chống thấm nước làm cho Siêu thước kẹp Mitutoyo series 500 này phù hợp để sử dụng trong một môi trường có chứa một lượng lớn chất lỏng. Khả năng hoạt động tương đương với các loại thước cơ khí.

• Thước kẹp này được cấu thành từ các thành phần không chứa các chất độc hại và tương thích với RoHS.

• Bề mặt hoạt động trượt của thước được mịn màng và thoải mái.

                           Độ mài mòn của thước kẹp thông thường            Độ mài mòn của siêu thước kẹp Mitutoyo series 500

Thước cặp điện tử Mitutoyo 500-774

Chức năng thêm:

Thiết lập điểm đo gốc: vị trí điểm gốc tuyệt đối có thể thay đổi.

Thông báo lỗi sẽ được hiển thị chức năng đo lường trở nên không hiệu quả nếu :

• Công cụ được bật lên khi cả chiếu sáng và sạc điện áp không đủ.

• Đo trong điều kiện cực kỳ ô nhiễm và tính toán sai lầm xảy ra trong đơn vị hiển thị.

Thông số kỹ thuật

Độ phân giải: 0.01mm hoặc 0,0005 "/0.01mm

Sai số : ± 0,02 mm (không bao gồm lỗi lượng tử hóa)

Lỗi lượng tử hóa: ± 1 đơn vị mức độ bụi / nước bảo vệ: IP67 *

Sử dụng năng lượng mặt trời **

Màn hình: LCD.

Max. tốc độ phản ứng: Không giới hạn.

* Tiêu chuẩn chống bụi bẩn và thấm nước IP67 được áp dụng với dòng sản phẩm Mitutoyo series 500.

Tiêu chuẩn chống bụi bẩn và thấm nước IP67 được áp dụng với dòng sản phẩm Mitutoyo series 500.

** Có thể sử dụng liên tục trong môi trường ánh sáng trên 60 lux ( đơn vị ánh sáng ).

Bảng Đặc Điểm Kỹ Thuật Mitutoyo Series 500

 Các chỉ số áp dụng trong thước :

Chỉ số IP 67:

6: Hoàn toàn ngăn chặn sự xâm nhập của bụi bẩn.

7: Bảo vệ hoàn toàn khỏi sự xâm nhập của nước, Chống sự xâm nhập của nước dưới áp lực mạnh hoặc ngâm trong nước ( trong khoảng thời gian và áp lực giới hạn ) mà không ảnh hưởng đến hoạt động hay gây hư hại đến bộ máy.

++ Các chỉ số quan trọng khác xin tham khảo bài : Các chứng chỉ trong các sản phẩm Mitutoyo.

Thiết bị kiểm tra rò rỉ khí để kiểm tra khả năng chịu nước Mitutoyo Series 500

Sơ đồ kiểm tra khả năng chịu nước của Mitutoyo series 500

-Một bài kiểm tra rò rỉ khí được áp dụng để đánh giá khả năng chống chịu nước.

-Phương pháp:  Thước được đặt bên trong 1 bình thủy tinh và đóng chặt. Sau đó đặt bình thủy tinh vào phòng thử nghiệm với không khí ở áp suất yêu cầu và đóng van cách ly. Nếu không có rò rỉ trong các công cụ đo lường, cảm biến áp suất khác biệt sẽ cho chỉ số 0, bởi vì lượng không khí bên trong buồng kiểm tra không thay đổi. Tuy nhiên, nếu có sự rò rỉ trong công cụ đo lường, cảm biến áp suất khác biệt sẽ hiển thị một số đo khác không bên trong buồng thử nghiệm bị rò rỉ không khí vào công cụ. Bằng cách phát hiện áp lực khác biệt này, người thiết kế sẽ phát hiện được mức độ bị rò rỉ của thước đo. Kiểm tra rò rỉ khí này được thực hiện cho tất cả các thước kẹp điện tử.

Thử nghiệm chống thấm nước bằng rò rỉ khí trong thực tế.

Phụ kiện tùy chọn

Dành riêng cho các mẫu trang bị chức năng đầu ra điện tử (Mã số 500-776, 500-777, 500-786 và 500-787) Để biết chi tiết, tham khảo trang A-21.

• Kết nối cáp chuẩn IT / DP / MUX *

05CZA624: cáp SPC với nút dữ liệu (1m)

05CZA625: cáp SPC với nút dữ liệu (2m)

• USB đầu vào công cụ Direct

06ADV380A: cáp SPC cho USB-ITN-A (2m)

• Kết nối cáp cho U-WAVE-T

02AZD790A: cáp SPC cho U-WAVE với nút dữ liệu (160mm)

02AZE140A: cáp SPC cho chuyển đổi chân

** : Không sử dụng tính năng đầu ra dữ liệu trong môi trường nước.

Điều kiện áp dụng cho các thước kẹp điện tử Mitutoyo sử dụng năng lượng mặt trời.

Độ sáng tối thiểu cần thiết trong trạng thái không tích điện là 60 lux.

Như đã trình bày. Việc chiếu sáng nhân tạo với cường độ tiêu chuẩn thì Siêu thước kẹp này có thể được sử dụng trong môi trường làm việc bình thường.

Các chức năng cho phép người dùng sử dụng thước kẹp không bị gián đoạn công việc ngay cả khi ánh sáng môi trường xung quanh chỉ là tạm đủ.

Trong trạng thái sạc đầy Siêu thước kẹp này có thể hoạt động trong khoảng một giờ đồng hồ trong một môi trường 50 lux (ít hơn mức tối thiểu của độ chiếu sáng cần thiết).

Thời gian cần thiết để sạc đầy thước kẹp tùy theo điều kiện môi trường khác nhau. Nếu thước không sử dụng trong môi trường chiếu sáng 500 lux ( môi trường sản xuất bình thường ), phải mất khoảng một giờ để đạt được sạc đầy.

Độ chiếu sáng có thể hoạt động

Nếu bạn muốn biết thêm về model sản phẩm dòng thước Mitutoyo series 500 được mệnh danh Siêu thước kẹp - không sử dụng pin và thiết lập lại số đo gốc thì vui lòng truy cập vào link sau: http://thuocdosaigon.com/thuoc-cap/thuoc-cap-dien-tu
