Hi bạn !
Hôm nay mình sẽ chỉ thêm cho các bạn cách đo và bảo quản một dòng
sản phẩm của Mitutoyo nữa đó chính là
dòng thước cặp đồng hồ Mitutoyo.
1.
Chuẩn bị:

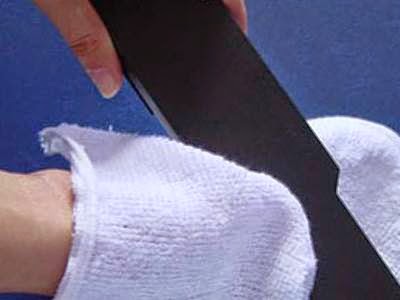

Bước 1: Làm khô và làm sạch bề mặt đo lường đó bằng miếng vải sạch (hoặc ngâm với dầu làm sạch).
Bước 1: Làm khô và làm sạch bề mặt đo lường đó bằng miếng vải sạch (hoặc ngâm với dầu làm sạch).
 |
| Làm khô và làm sạch bề mặt đo lường đó bằng miếng vải sạch |
Bước 2: Nới lỏng
các vít khóa của đồng hồ quay số Mitutoyo.
 |
| Nới lỏng các vít khóa của đồng hồ quay số Mitutoyo. |

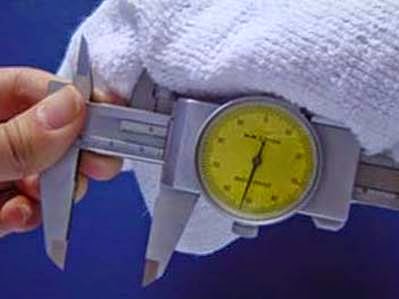

Bước 3: Làm khô và
làm sạch tất cả các bề mặt đo trong bốn hàm kẹp của thước
cặp đồng hồ Mitutoyo với
miếng vải sạch (hoặc ngâm với làm sạch dầu).
  |

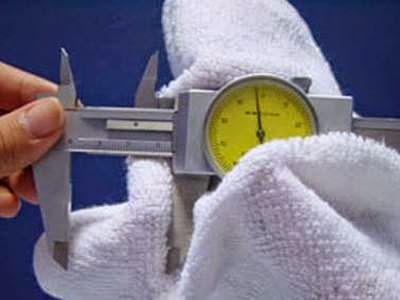

| Làm khô và làm sạch tất cả các bề mặt đo trong bốn hàm kẹp của thước cặp đồng hồ Mitutoyo |

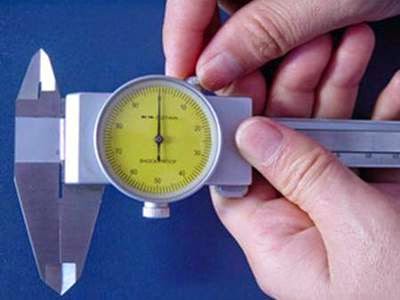

Bước
4: Sau đó, hoàn toàn đóng đồng hồ quay số của thước
cặp đồng hồ Mitutoyo để
kiểm tra xem kim đồng hồ có trùng khớp với số 0 hay không? Nếu
nó chỉ là 0, sau đó bạn có thể bắt đầu để đo lường.
 |

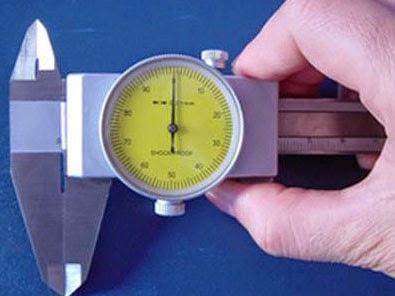

| Kiểm tra kim đồng hồ của thước cặp đồng hồ Mitutoyo |
2. Lấy
số đo:
Trong quá trình đo lường, nhớ rằng không chạm vào bề mặt đo của vật liệu được đo và bề mặt đo của thước cặp đồng hồ Mitutoyo vì việc đó có thể cho kết quả không chính xác do mồ hôi trên tay của bạn. Bạn cần phải giữ cho chúng sạch sẽ trong thời gian bạn đo. Tương tự như thước cặp Mitutoyo kỹ thuật số khác,thì thước cặp đồng hồ Mitutoyo cũng có thể đo bên ngoài, bên trong,đo bước và đo chiều sâu.
(1) Lấy số đo bên ngoài thước cặp đồng hồ Mitutoyo:
Trong quá trình đo lường, nhớ rằng không chạm vào bề mặt đo của vật liệu được đo và bề mặt đo của thước cặp đồng hồ Mitutoyo vì việc đó có thể cho kết quả không chính xác do mồ hôi trên tay của bạn. Bạn cần phải giữ cho chúng sạch sẽ trong thời gian bạn đo. Tương tự như thước cặp Mitutoyo kỹ thuật số khác,thì thước cặp đồng hồ Mitutoyo cũng có thể đo bên ngoài, bên trong,đo bước và đo chiều sâu.
(1) Lấy số đo bên ngoài thước cặp đồng hồ Mitutoyo:

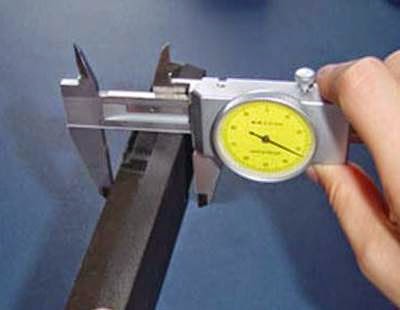

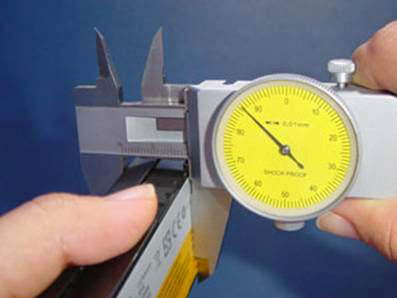

Bước 1: Mở hàm kẹp dưới của thước cặp đồng hồ Mitutoyo để đo bộ phận bên ngoài của sản phẩm bằng cách trượt di động hàm kẹp của thước cặp đồng hồ Mitutoyo.
 |
| Mở hàm kẹp dưới của thước cặp đồng hồ Mitutoyo |
 |

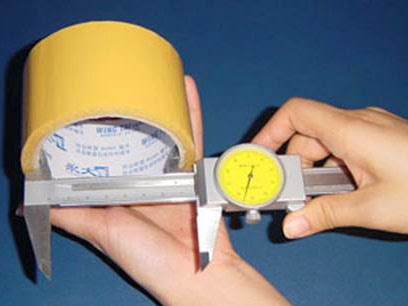

| Giữ hàm kẹp thước cặp đồng hồ Mitutoyo nằm phẳng bên trên hoặc xung quanh vật liệu |

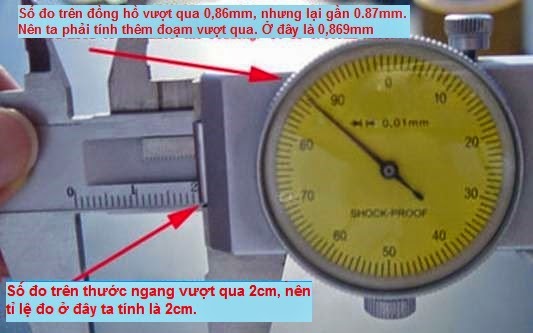

Bước 3: Đọc giá trị
đo. Như đã trình bày, giá trị đo đầu
tiên được xác định bằng cách đọc giá trị hiển thị bên trái của cạnh thước. Trong trường hợp này giá trị đo là
2.00cm. (Mỗi đường chia
trên thước cặp đồng hồ Mitutoyo 1cm, cụ
thể là 10mm). Sau đó đọc giá trị trên mặt đồng hồ báo. Kim đã chỉ đến 0,86 mm và rất gần với
0.87mm, vì vậỵ bạn có thể đọc là 0.869mm (Các vạch trên mặt đồng hồ được chia
thành100 đơn vị bằng nhau, mỗi đơn vị có giá trị là 0.011mm). Cuối cùng, chỉ
việc cộng hai kết quả trên với nhau thì ta được kết quả là 20.869mm
...
 |
| Đọc giá trị đo ngoài trên thước cặp đồng hồ Mitutoyo |
(2)

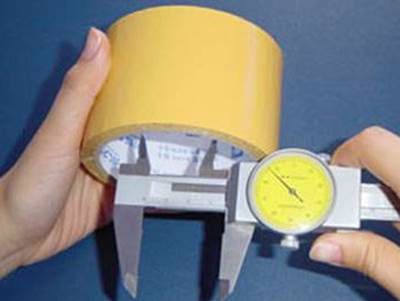

Phép đo bên trong thước cặp đồng hồ Mitutoyo:
Bước 1: Đầu tiên,
lấy hàm kẹp đo bên trong của thước cặp đồng hồ
Mitutoyo vào lỗ.
 |
| Lấy hàm kẹp đo bên trong của thước cặp đồng hồ Mitutoyo vào lỗ. |
Bước 2: Trượt để mở
hàm kẹp đo trong lên đến khi nào phù hợp với lỗ đo hoàn toàn.
 |
| Trượt để mở hàm kẹp đo trong lên đến khi nào phù hợp với lỗ đo hoàn toàn. |

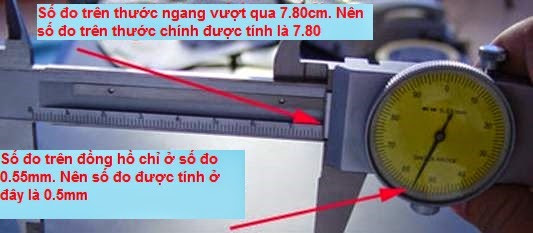

Bước 3: Đọc giá trị
đo. Ở đây, giá trị trên thước là
7.80cm; giá trị trên mặt đồng hồ chỉ là
0.55mm. Tổng đọc là 78.55mm.
 |
| Đọc giá trị đo của thước cặp đồng hồ Mitutoyo trong phép đo trong |
(3) Phép đo bước của thước cặp đồng hồ Mitutoyo:
Điều quan trọng là khi bạn thực hiện phép đo bước của thước cặp đồng hồ Mitutoyo lên trên sản phẩm thì sản phẩm phải được đặt trên mặt phẳng cứng và phẳng.
Bước 1: Đặt đầu
của thước cặp đồng
hồ Mitutoyo trên mặt phẳng và
đảm bảo rằng các bước đo vuông góc với mặt phẳng.
 |

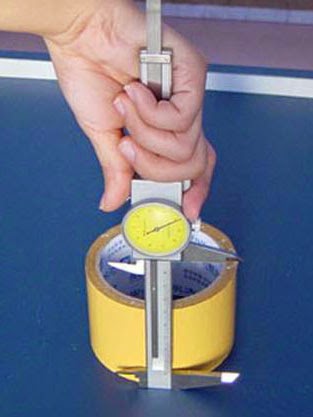

| Đặt đầu thước cặp đồng hồ Mitutoyo vuông gốc với mặt phẳng trong phép đo bước. |

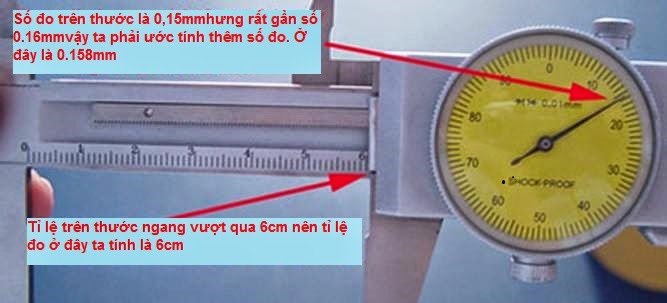

Bước 2: Đọc kết quả. Như đã
trình bày, giá trị chính là 6.00cm, và giá trị trên mặt đồng hồ chỉ là
0.158mm. Tổng đọc là 60.158mm.

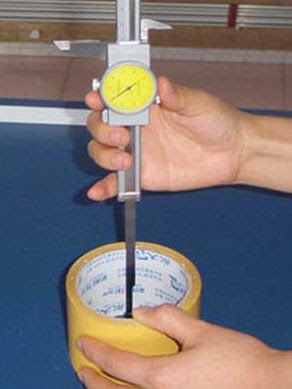

(4) Dùng các phép đo độ sâu thước cặp đồng hồ Mitutoyo:
Bước 1: Trượt di chuyển hàm kẹp của thước cặp đồng hồ Mitutoyo để đưa thanh đo sâu vào vật cần đo.Lưu ý :nên đặt vuông gốc với mặt bên trong của vật cần đo sâu.
 |
| Đọc giá trị đo của thước cặp đồng hồ Mitutoyo trong phép đo bước |
(4) Dùng các phép đo độ sâu thước cặp đồng hồ Mitutoyo:
Bước 1: Trượt di chuyển hàm kẹp của thước cặp đồng hồ Mitutoyo để đưa thanh đo sâu vào vật cần đo.Lưu ý :nên đặt vuông gốc với mặt bên trong của vật cần đo sâu.
 |
| Trượt di chuyển hàm kẹp của thước cặp đồng hồ Mitutoyo |
Bước 2: Di chuyển thanh trượt nhẹ cho đến khi chạm mặt cố định của sản phẩm.
 |

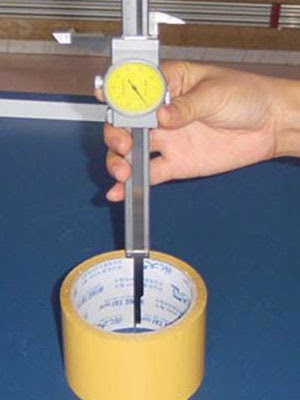

| Di chuyển thanh trượt nhẹ cho đến khi chạm mặt cố định của sản phẩm. |
Bước 3: Đọc giá trị đo được, đó là 6.00cm. Sau đó, đọc các giá trị vào các chỉ số quay
số. Đó là 0.158mm. Tổng đọc là
60.158mm.
|
|
| Đọc giá trị đo của thước cặp đồng hồ Mitutoyo trong phép đo sâu |
3.
Bảo trì thước cặp đồng hồ Mitutoyo:
Làm sạch bề mặt đo của thước cặp đồng hồ
Mitutoyo bằng vải khô và sạch sẽ sau khi kết thúc đo. Thước cặp nên được lưu trữ ở nơi khô,
tránh ẩm ướt, và thường xuyên kiểm tra để hiệu chỉnh chính xác. Có thể được chùi bằng dầu, nhưng ít thôi vì
nếu quá nhiều thì sẽ dẫn đến hiện tượng tích tụ dầu dễ gây ra bụi
bẩn.
Nếu bạn có nhu cầu muốn tìm hiểu thêm về model sản phẩm Thước Cặp Đồng Hồ Mitutoyo Series 505 thì vui lòng truy cập link sau: http://thuocdosaigon.com/thuoc-cap/thuoc-cap-dong-ho
Nếu bạn có nhu cầu muốn tìm hiểu thêm về model sản phẩm Thước Cặp Đồng Hồ Mitutoyo Series 505 thì vui lòng truy cập link sau: http://thuocdosaigon.com/thuoc-cap/thuoc-cap-dong-ho
Chúc
bạn thành công!
